LB4000 EX Ⅲ-帝丹龙数控机床（安徽）有限公司

LB4000 EX Ⅲ刀具业务部联系人成晨：15061801548

接受温度的变化独特的构思

实现一般工厂环境下的高精度加工

工件的加工精度会因“机床周围的温度变化”、“机床产生的热量”、“加工产生的热量”出现相当大的变化。

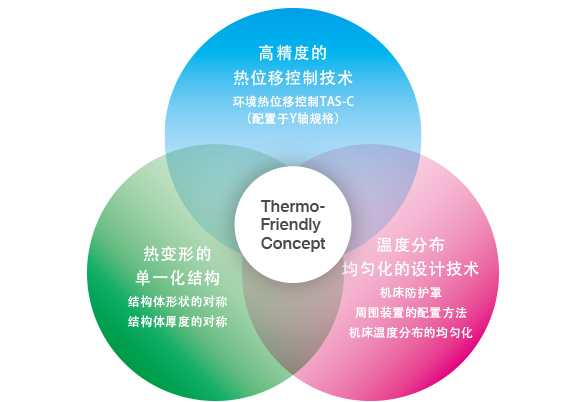

Thermo-Friendly Concept本着“接受温度变化”的独特的构思，使得用户不必采取特殊措施，便能在一般的工厂环境中实现高精度加工。

	兼备高精度、高生产率和脱碳、节能解决方案

			OKUMA命名机床为“Green-Smart Machine”，通过自主实现高精度和降低能耗实现高生产率，使这款“Green-Smart Machine”为解决制造业所面临的社会问题做出贡献。

高精度

高精度规格
出色的尺寸稳定性，实现高精度零件的稳定加工和长期稳定运转

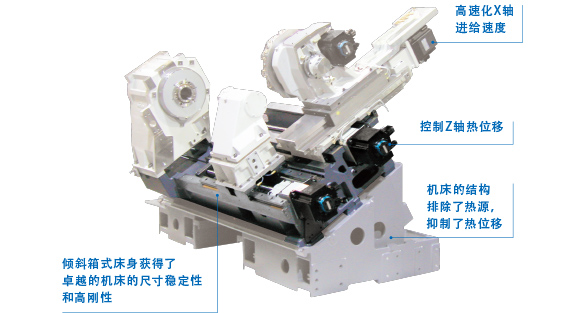

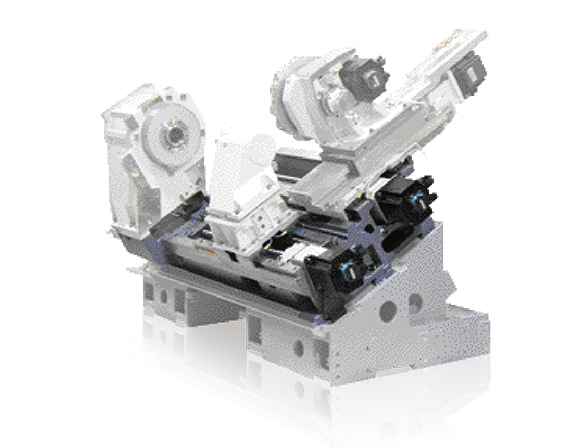

通过独特的机床设计与热位移控制技术，实现惊异的加工精度的“Thermo-Friendly Concept”。
无需繁琐的尺寸修改和暖机运行，即可实现长时间连续加工、复合加工、利用副主轴的内外加工，即使通过Y轴加工也可以发挥出色的尺寸稳定性。

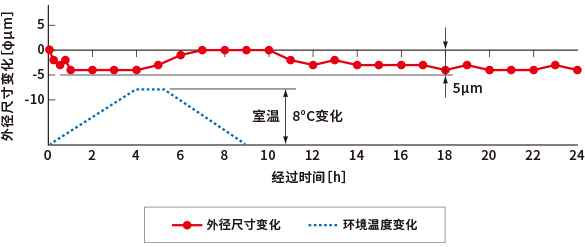

经时加工尺寸变化

ø5μm / 室温 8℃ 变化
LB3000 EX Ⅲ（L 规格）车削加工

注：本数据提到的上述“实测值”只作为示例，可能会由于规格、刀具和切削条件的不同而无法获得。

高生产率

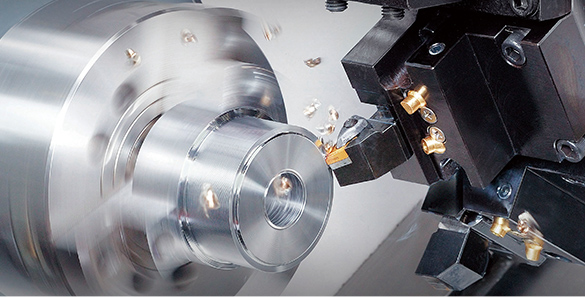

通过强力加工和敏捷的机床动作提高生产率

配备强力电机	LB3000 EX Ⅲ	LB4000 EX Ⅲ
主轴尺寸	ø120mm轴承（ø80mm通孔）	ø140mm轴承（ø91mm通孔）
主轴转速	5,000min^-1	4,200min^-1
大功率	22kW	30kW
加工能力	LB3000 EX Ⅲ	LB4000 EX Ⅲ
车削加工能力（工件材料: S45C）	4.4mm²〈实测值〉	6.3mm²〈实测值〉
高速化	LB3000 EX Ⅲ	LB4000 EX Ⅲ
快速进给速度	X：30m/min 与原有机型相比20％UP
快速进给速度	Z：30m/min

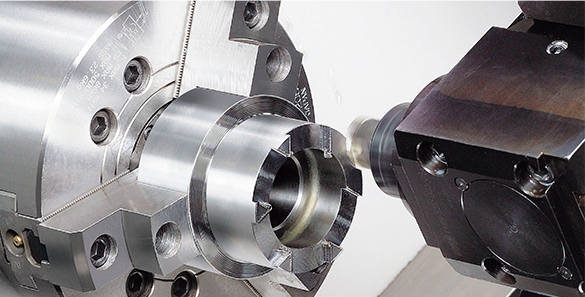

优良的铣削性能、高速运行和高精度化

配备强力电机	LB3000 EX Ⅲ	LB4000 EX Ⅲ
M主轴转速	6,000min^-1	6,000min^-1
大功率	PREX 7.1kW	7.5kW
大扭矩	40.4N・m	58.1N・m
加工能力	LB3000 EX Ⅲ	LB4000 EX Ⅲ
铣削能力（工件材料：S45C）	200cm³/min〈实测值〉
高速运转	LB3000 EX Ⅲ	LB4000 EX Ⅲ
刀架旋转时间	0.1sec/分度	0.1sec/分度
旋转刀具主轴起动/停止时间	0.3sec（6,000min^-1）	0.4sec（6,000min^-1）
M-M开关时间（1分度）	0.7sec	1.5sec

自动化

优化适用于同类型工件的批量加工装料器 ● 专注于同类零件的批量加工 ● 可以在机床前操作 ● 可以在短时间内完成安装和拆卸，并且可以在短生产间隔内进行加工。				紧凑灵活的省力化单元 LB3000 EX Ⅲ ARMROID ● 可以在现有空间内实现自动化 ● 可根据生产情况切换自动/手动操作

通用性强，支持异形和各种类型的工件独立型多关节机械手 ● 通用性强，支持异形和各种类型的工件 ● 可自由设置的外围设备布局 ● 可在车床和加工中心等不同机床之间传输。				实现灵活生产丰富的外围设备通过工序连接中不可或缺的工件反转装置等支持生产线的自动化和省力化

基本信息

项目	单位	LB3000 EX Ⅲ	LB4000 EX Ⅲ
标准卡盘尺寸	inch	8	10
大加工直径	ømm	410	480
大加工长度	mm	500、1,000、1,300	750、1,500、2,150
主轴转速	min^-1	5,000	4,200
刀架型式		V12	V12
主轴电机功率	kW	22/15（30分/连续）	30/22（30分/连续）
机床尺寸（W×D×H）	mm	2,340×1,899×1,770 3,420×2,083×1,820 4,344×2,083×1,820	3,100×2,059×1,955
规格配置		M, W, MY, MW, MYW	M, MY, MW, MYW

※M：铣削规格、W：副主轴规格、Y：Y轴规格
