GP/GA14/15W-帝丹龙数控机床（安徽）有限公司

GP/GA14/15W刀具业务部联系人成晨：15061801548

挑战制造极限兼备高精度加工和高效率作业两大优势

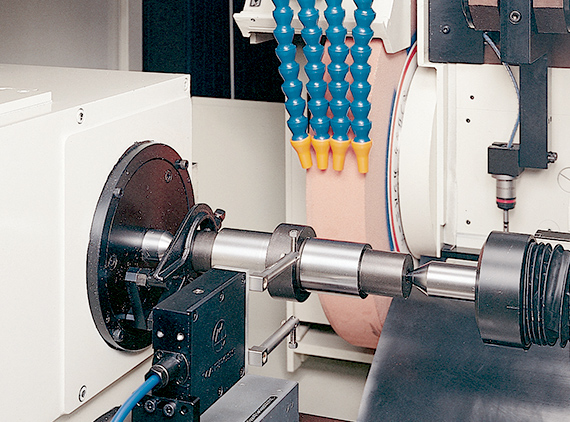

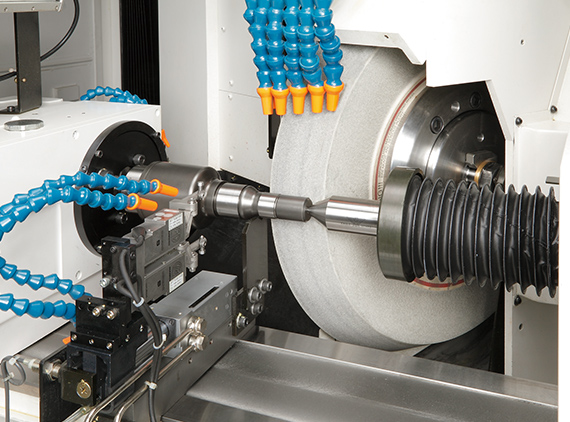

平形砂轮系列		角度砂轮系列

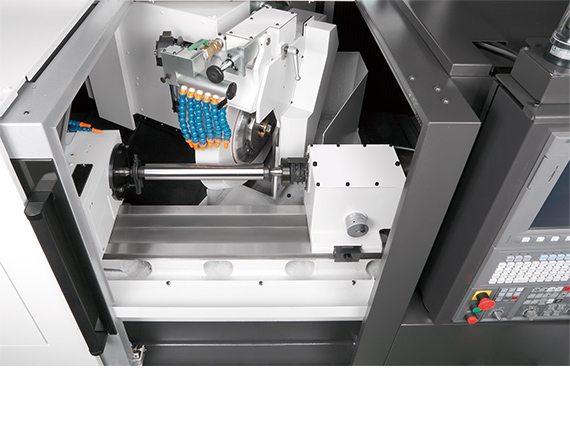

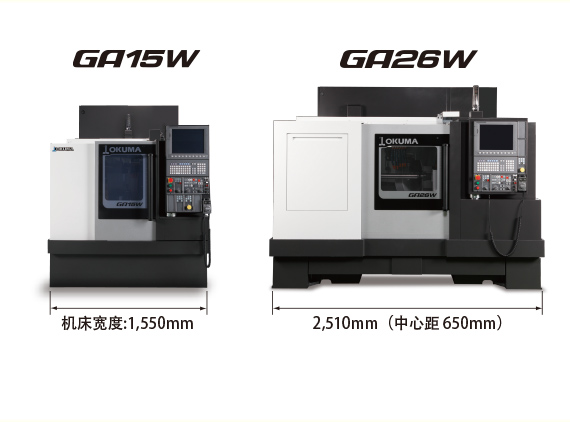

采用砂轮横移构造，实现空间节省砂轮横移构造与工作台横移构造相比，需要坚固的基础结构。 OKUMA的高刚性技术可满足这些条件，以砂轮横移构造，实现了紧凑机身。		便利性的设计，支持自动化操作正面防护门上方开口，可应对各种机械手形式。此外，节省空间的设计在组建生产线时具有灵活性，有利于进一步实现自动化。

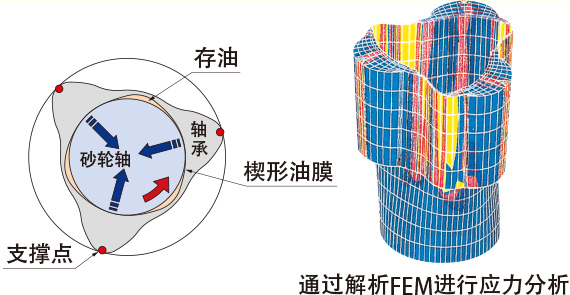

采用动压轴承结构，兼顾重磨削和高精度加工，加工时间缩短

动压结构的非等圆滑动轴承砂轮轴，通过砂轮轴旋转时产生的楔形油膜压力支撑砂轮轴。除了拥有重达1t的支撑力，还可将砂轮旋转精度控制在0.01µm以下，因此不仅能够完成重磨削，同时还能实现高精度磨削。另外，由于砂轮轴不接触金属，因此原则上其性能可长时间得到保持。


通过采用宽大的V平导轨，保持高加工效率采用扩大了工作台导轨V平间距的宽大型V平导轨。提高工件的支撑刚性，为7.5（特殊规格15）kW的大功率磨削提供助力。宽大型V平导轨可支撑重磨削时砂轮箱承受的磨削负荷，保持高加工效率。		高速轴进给，缩短加工时间其他无法赶超的高随动性结构实现X轴ø30m/min、Z轴20m/min的高速轴进给。致力于缩短非磨削时间，提高加工效率。 X轴快速进给：ø30m/min Z轴快速进给：20m/min

基本信息

		GP14/15W GA14/15W	GP25/26W GA25/26W
工作台上的旋转直径	ømm	330	330
工件长度	mm	250	400、650
砂轮尺寸（外圆×宽度）	mm	ø405×75/ø510×75	ø510×75/ø610×75
砂轮速度	m/sec	45	45
砂轮电机功率	kW	5.5	7.5
机床尺寸（W×D×H）	mm	1,550×2,734×2,150	2,030、2,510×2,932×2,218
