良好的主机结构发挥高性能

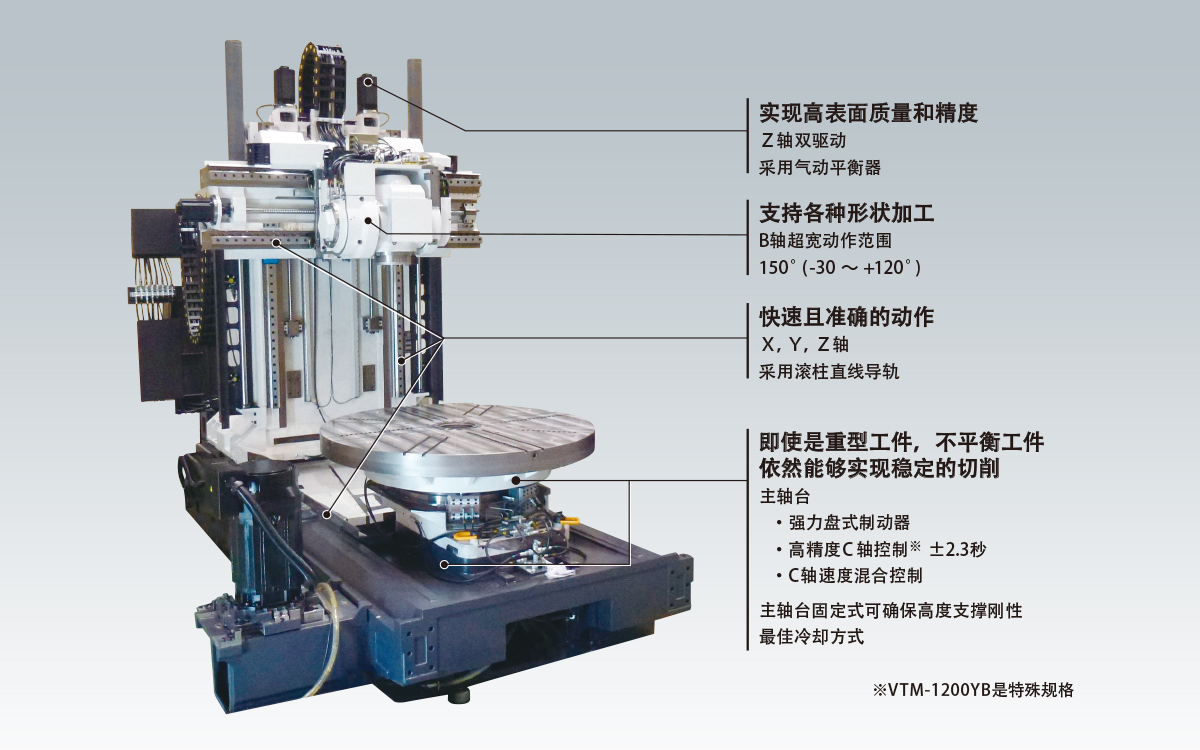

实现稳定加工的高刚性结构 1、有效抵抗扭曲、弯曲的一体式结构的立柱 2、高刚性主轴台固定式 ● 支持不平衡工件加工的主轴结构 ● 主轴轴承： VTM-1200YB ø260 VTM-2000YB ø200＋推力轴承ø650 ● 承载重量： VTM-1200YB 3,000kg（包括卡盘）特殊规格 5,000kg VTM-2000YB 10,000kg （不包括工作台）	高速动作 ● 进给轴高速化 32m/min（X、Y、Z轴全部采用） ● ATC时间缩短（C-C） 12.5sec ● B轴分度时间缩短 2.4sec/90°

对应难切削材料加工的强大加工能力

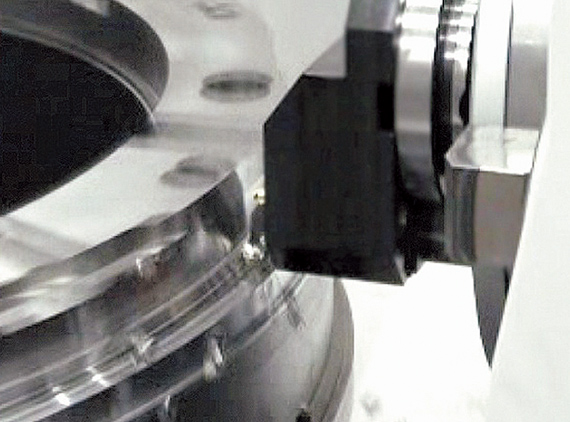

车削加工 [VTM-2000YB 实测值]
强力切削 6.5mm²
（工件材质：S45C）

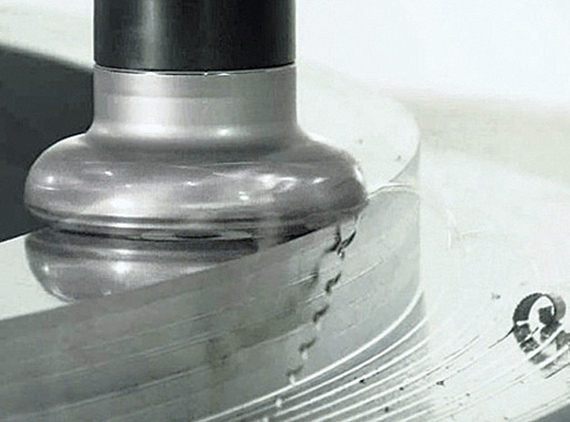

铣削加工 [VTM-2000YB 实测值]
铣削加工切削量 1,000cm³/min
（工件材质 S45C、刀具 ø100mm 铣刀 10刃）

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

高精度控制

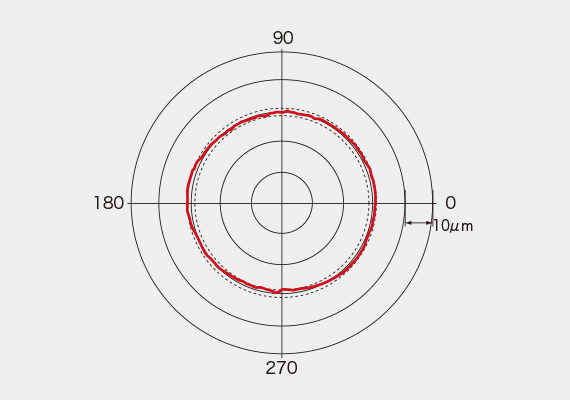

圆度切削（X－Y平面）
圆度 2.1μm（实测值）

工件材质：Al
加工直径：ø115
加工宽度：25
刀具：硬质合金立铣刀 ø13 4刃
切削速度：326m/min（8,000min^-1）
进给速度：1,000mm/min（0.03125mm/刃）

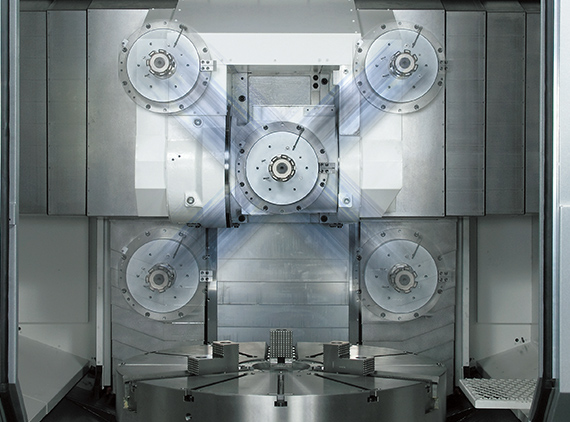

B轴控制
标准：0.001°分度
特殊规格：NC-B轴（五轴联动控制）

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

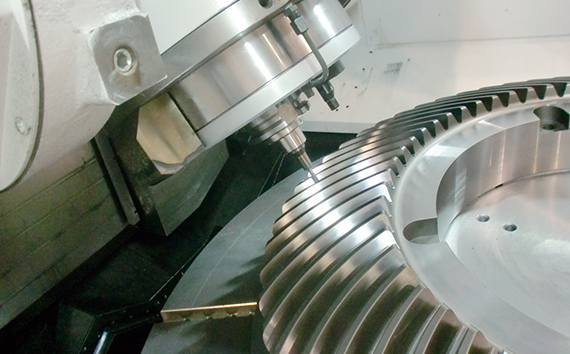

同时5轴加工：B轴NC控制（特殊规格）

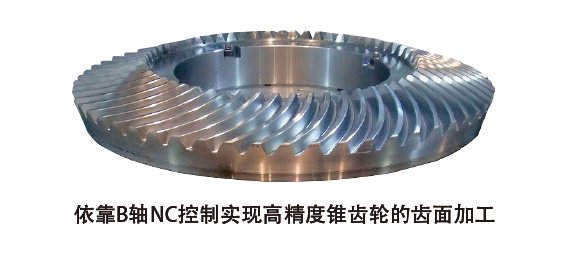

〈大型螺旋锥齿轮的加工工序集约〉该复合加工机实现了包含高价专用机在内的3种机型加工工序的集约。不但有效降低了设备成本，节省了安装空间，还大幅缩短了生产周期。同时，依靠5轴联动控制（B轴NC）和高精度C轴，实现高精度加工。单一螺距误差精度 JIS 5级（旧JIS 1级）累计螺距误差精度 JIS 2级（旧JIS 0级） ● 主要规格： B轴NC控制高精度C轴 Super-NURBS（高速轮廓加工功能）齿面精加工（淬火后HRC60）加工时间：17小时42分
